Thaum ib tug Splice zoo nkaus li zoo thiab tseem tsis tau downstream
Nws yog ib qho qauv uas peb pom feem ntau txaus hauv cov ntaub ntawv lees paub: qhov txuas ntsuas 71.794 dB / km ntawm 1310nm, zoo sab nraud ntawm qhov pib dhau, txawm tias tus neeg sib tw cov xwm txheej raws li txoj hauv kev saib tsis zoo ntawm daim ntawv. Qhov kev poob qis tshaj plaws ntawm ib leeg tau sau tseg yog 0.342dB, tam sim no nyob ze qhov kev puas tsuaj ntawm nws tus kheej.Qhov txuas ua tsis tiav, vim tias kev lees txais tsis txiav txim siab splice los ntawm splice. Nws tau txiav txim siab los ntawm qhov kawg -rau- qhov kawg pob nyiaj zoo li ib zaug txhua qhov xwm txheej tau ntxiv, thiab qhov ntawd yog tus lej OTDR ib leeg tsis muab rau koj.
Qhov no yog raws nraim qhov kev ntsuam xyuas fiber ntau pigtail tom qab splicing feem ntau lov: pawg xyuas tias txhua qhov sib koom ua ke zoo li huv si raws li qhov kev kwv yees, hla ib qho kev ntsuas qhov tsis zoo, thiab xav tias qhov txuas tau npaj txhij.Qhov lus nug tseeb no tuaj ntau txaus hauv daim teb uas nws tsim nyog hais meej meej: nws feem ntau tsis yog qhov splice zoo qhov kev ntsuas qhov tsis ua tiav ntawm qhov tsis muaj qhov tsis zoo. ua ntej tus neeg siv khoom tau ua
Dab tsi OLTS thiab OTDR Txhua Qhov Ntsuas Ntsuas

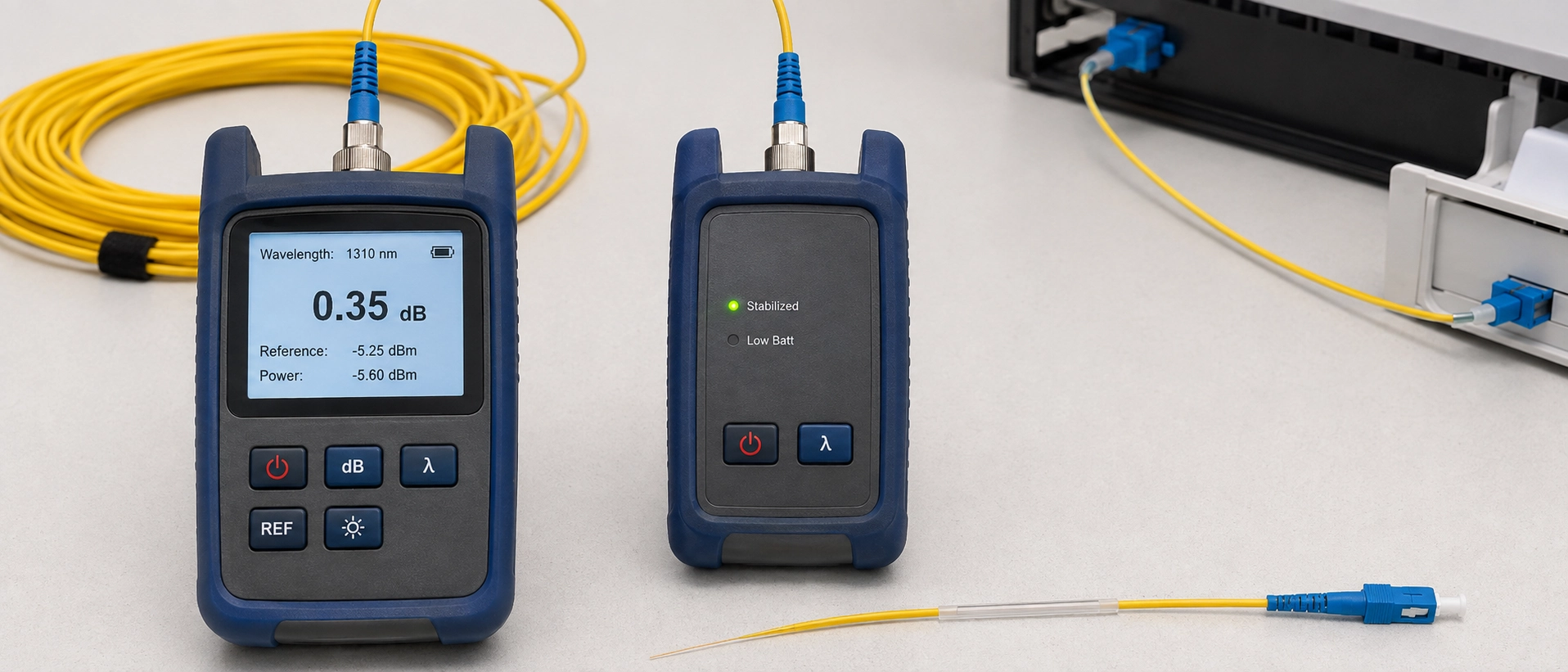

Ob lub twj paj nruag tau lumped ua ke tas li, thiab qhov ntawd yog lub hauv paus ntawm feem ntau tsis meej pem hauv thaj teb. Ib qho Optical Loss Test Set (OLTS) txhaj lub teeb los ntawm qhov chaw siv ntawm ib qho kawg thiab nyeem nws nrog lub ntsuas hluav taws xob ntawm lwm qhov, muab rau koj ib zaug kawg - rau - kawg qhov kev poob qis rau tag nrho qhov txuas. Ib qho OTDR ua ib yam dab tsi txawv: nws xa cov mem tes hauv cov fiber ntau thiab nyeem cov backscattered lub teeb, tsim ib txoj kab uas qhia koj qhov twg txhua qhov kev tshwm sim (splice, connector, khoov, so) zaum raws qhov ntev, thiab kwv yees li cas qhov poob txhua tus pab.
Qhov kev sib txawv ntawd txiav txim siab seb txhua lub cuab yeej twg yog qhov zoo rau. OLTS qhia koj seb qhov txuas ua tiav, tag nrho, ua tau raws li qhov poob nyiaj. Nws yog kev ntsuas dhau / tsis ua haujlwm. OTDR qhia koj qhov teeb meem nyob qhov twg thiab qhov xwm txheej twg tshwm sim. Nws yog daim ntawv qhia kev kuaj mob, tsis yog daim ntawv pov thawj. Tsis meej pem ob yog vim li cas qee cov kws kho mob kho qhov huv si - saib OTDR kab raws li qhov pov thawj ntawm kev kuaj pigtail splice ua tiav, thaum cov txheej txheem lub cev kos cov kab ntau dua (Fiber Optic Association).
Rau cov neeg nyeem los ntawm cov kev sim pigtail dav dav dua li qhov sib tw - kev ua haujlwm tshwj xeeb, peb cov lus qhia dav dav rau kev sim cov fiber ntau optic pigtail npog qhov kev tshuaj ntsuam pom thiab rov qab ntsuas qhov tob dua li qhov tsab xov xwm no ua.
TIA-568.3-D thiab Vim Li Cas Tier 1 Tsis Sib Tham
TIA-568.3-D faib cov fiber ntau rau hauv ob theem, thiab qhov sib cais tsis yog tshuaj pleev ib ce. Tier 1 yog OLTS qhov kev ntsuas qhov poob, thiab nws yog qhov yuav tsum tau ua ntawv pov thawj rau txhua qhov txuas. Tier 2 yog OTDR kev xeem, thiab nws raug cais raws li kev xaiv tau: pom zoo rau cov ntaub ntawv thiab kev daws teeb meem, tab sis tsis lees txais ntawm nws tus kheej ua pov thawj qhov txuas tau lees paub.
Qhov ntawd yog lub ntsiab lus tsim nyog nco ntsoov: ib qho OTDR kab, txawm li cas los xij, huv si, tsis txaus siab rau kev lees paub raws li tus qauv. Qee qhov project specs tseem tau sau zoo li nws ua, tshwj xeeb tshaj yog ntawm PON kev xa tawm qhov twg ib txhais tes ntawm cov neeg xa khoom lees txais cov txiaj ntsig OTDR bidirectional raws li cov pov thawj txaus, tab sis qhov ntawd yog qhov tshwj xeeb, tsis yog txoj cai dav dav. Sab nraum PON, tsis txhob suav rau nws: feem ntau tus saib xyuas engineers thiab cov neeg siv khoom yuav tsis kos npe rau OTDR- tsuas yog daim ntawv pov thawj, txawm li cas los xij tus neeg muag khoom cov nplooj ntawv lag luam cuam tshuam. Qee qhov kev sim- cov neeg muag khoom siv TIA-568.3-D daim ntawv pov thawj ua haujlwm tau hais tias qhov muaj peev xwm no, nce OTDR mus rau ib yam dab tsi los ze zog rau Tier 1, tab tom sib tham nyob rau hauv cov txheej txheem-committee theem, txawm tias tsis muaj dab tsi tau hloov kev sib tham yav dhau los. Tier 1 OLTS xeem tseem tsuas yog cov ntawv xeem sau rau hauv tus qauv raws li yuav tsum tau ua niaj hnub no.

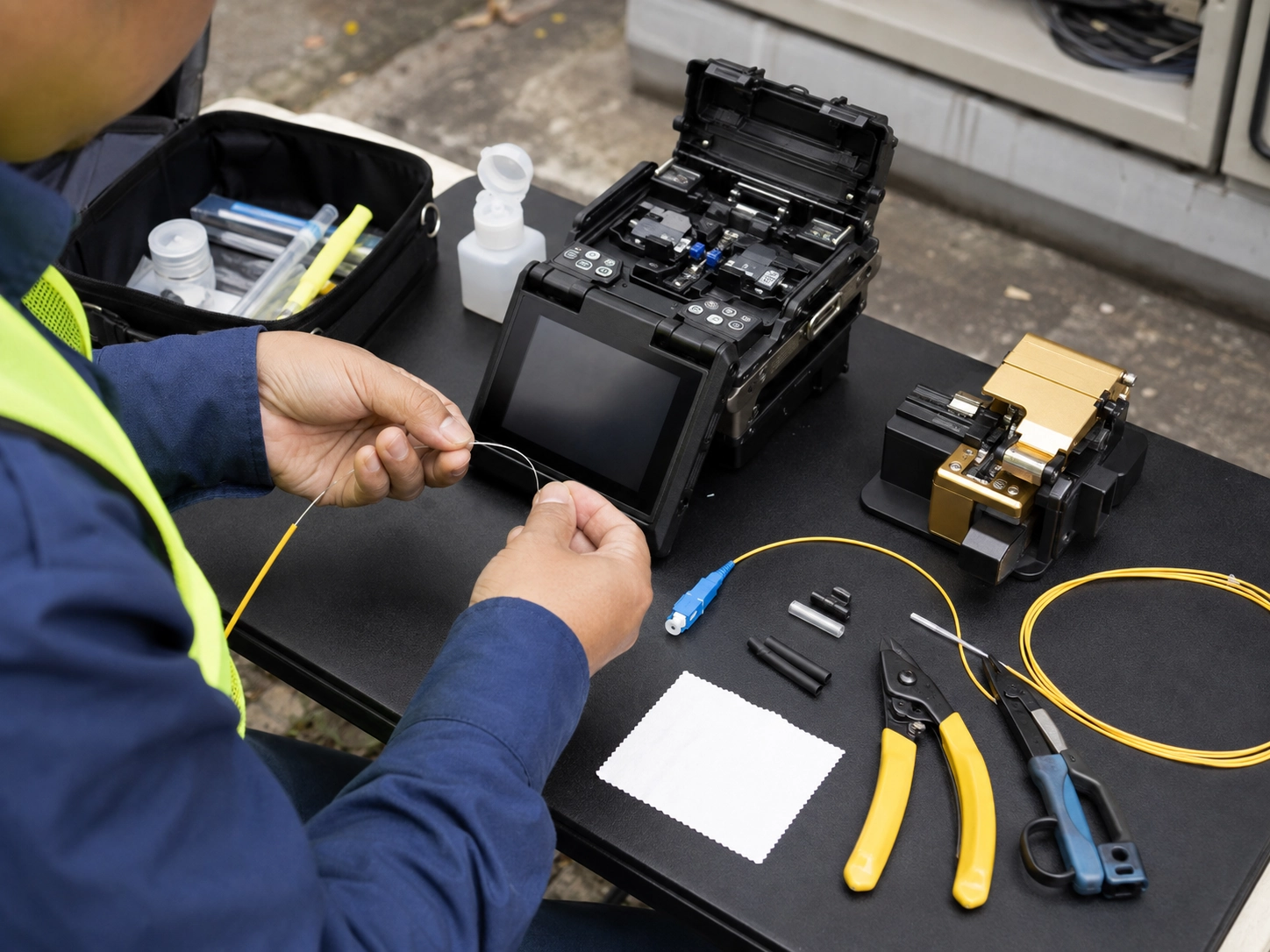

Khiav Fiber Pigtail Insertion Poob Test Tom qab Fusion Splicing
Tau txais qhov kev txiav txim tsis ncaj ncees lawm ntawm kev kuaj fiber ntau pigtail poob tom qab fusion splicing, thiab kev nyeem ntawv koj coj yuav tsis txhais li cas koj xav tias nws txhais tau li cas. Siv lub teeb pom kev zoo thiab lub ntsuas hluav taws xob ua ke ua ntej, siv lub npe hu ua - txoj hlua siv tau zoo, yog li "0 dB" lub hauv paus qhia txog qhov ntsuas qhov ntsuas thiab tsis yog lub jumper uncalibrated. Feem ntau ib leeg -kev lees txais hom kev xeem siv 1-jumper reference method; txoj kev 3-jumper txoj kev nyeem ib qho kev poob qis me ntsis rau tib lub cev txuas, yog li xaiv ib qho thiab ua raws li qhov project. Kev sib xyaw ntawm ob qhov nruab nrab- qhov project yog ib qho laj thawj ua ntej-thiab-tom qab kev sib piv poob nres.
Tom qab ntawd txuas los ntawm qhov txuas txuas thiab nyeem ntawm txhua qhov kev khiav hauj lwm wavelength: 1310nm thiab 1550nm rau ib zaug -mode, 850nm thiab 1300nm rau multimode, vim tias poob ntawm ib qho kev sib txuas lossis khoov yog wavelength - nyob ntawm, thiab tag nrho ib qho kev nyeem ntawv marginal {6}.
Kuaj nyob rau hauv ob qho tib si cov lus qhia uas qhov project tso cai rau nws. Ib qho splice nrog me ntsis kev tsis sib haum xeeb tuaj yeem nyeem qhov tsis zoo los ntawm ib qho kev taw qhia thiab tawm - ntawm -spec poob los ntawm lwm tus, yog li ib qho - kev taw qhia kev sim tsuas yog ib nrab ntawm daim duab ntawd xwb. Sau ob qho tib si nyeem, tsis yog qhov zoo dua. Qee qhov project specs, tshwj xeeb tshaj yog tsaus fiber ntau daim ntawv cog lus, qhia meej meej yuav tsum muaj cov ntaub ntawv bidirectional nrog tus kws tshaj lij kos npe thiab xeem- teeb tsa tus lej txuas nrog, thiab rov qab ua dua tias tom qab qhov tseeb yog qhov ua haujlwm ntau dua li kev ntes nws thaum lub sij hawm qhov kev lees paub thawj zaug.

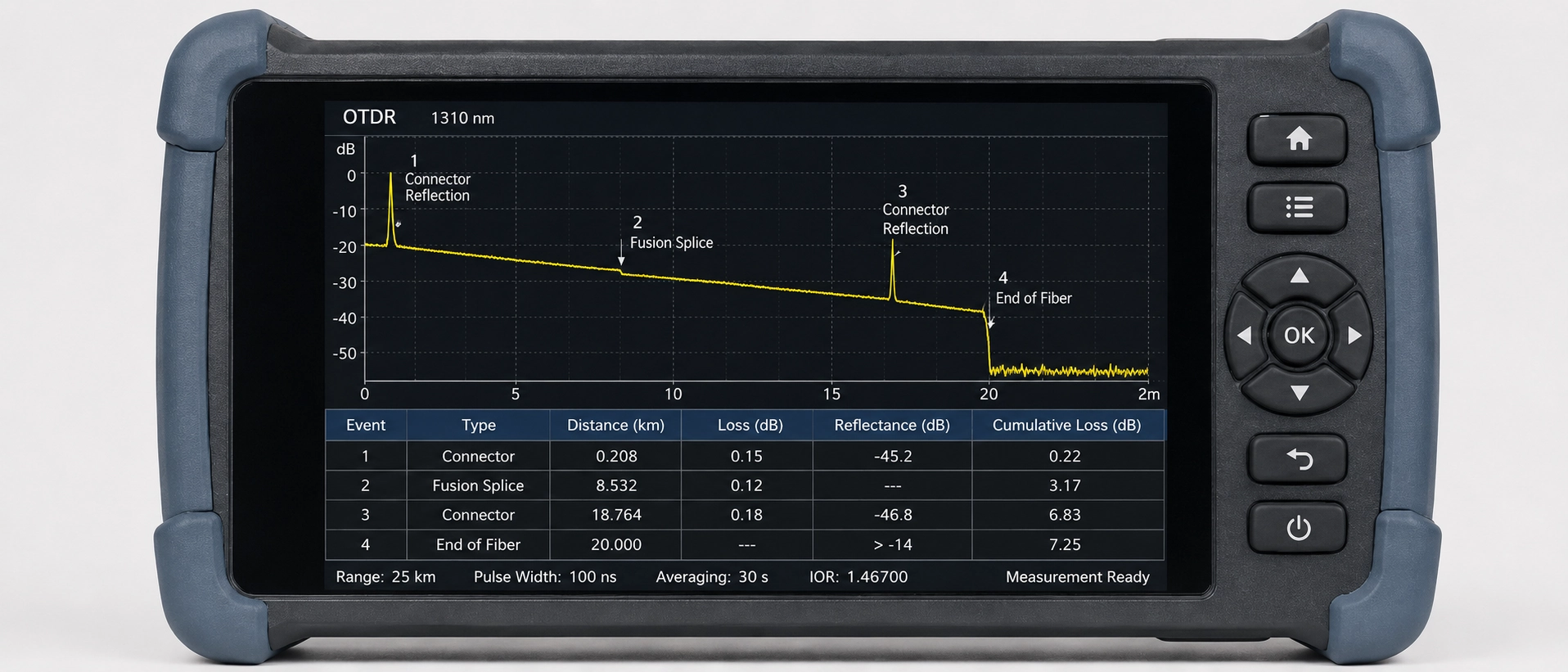

Txheeb xyuas qhov Splice Event ntawm OTDR
Tom qab OLTS muab koj tus lej dhau los lossis tsis ua rau tus lej sib dhos, txoj haujlwm tom ntej yog lees paub tias qhov poob nws ntsuas tau zaum ntawm qhov sib txuas, thiab tsis yog lwm qhov ntawm qhov txuas.Launch cable xaiv yog thawj qhov uas cov neeg tuaj ntawm no: siv 500m mus rau 1km ntawm kev xa tawm fiber ntau ua ntej ntawm kev sib tw hauv qab kev sim, vim hais tias qhov kev nyeem ntawv nyob deb thiab qhov tseeb ntawm OTDR. mus txog qhov xwm txheej uas koj xav tau tiag tiag. Hla lub tso tawm cable thiab cov splice poob nyeem nyob ze rau pem hauv ntej ntawm qhov txuas yuav tsis ntseeg lossis tsis pom.
Dual-kev ntsuas wavelength yog lwm tus cwj pwm tsim nyog tsim nyob rau hauv. Kev sim ntawm ob qho tib si 1310nm thiab 1550nm tsis yog rau kev lees paub poob xwb, nws yog cov cuab yeej kuaj mob hauv nws txoj cai. Ib qho splice nrog qhov sib txawv loj ntawm qhov sib txawv ntawm ob lub wavelengths feem ntau yog ib qho kev qhia ntawm macrobend kev nyuaj siab, feem ntau los ntawm ib lub tais splice coiled nruj heev, dua li kev sib koom ua ke tsis zoo. Kev ntes qhov sib txawv ntawm - qhov chaw txuag ib qho re-splice uas yuav tsis kho qhov teeb meem tiag tiag.
Lub Splice uas OTDR yeej tsis pom
Nov yog qhov nthuav dav uas ntes tau txawm tias cov kws paub txog kev tiv thaiv tus neeg saib xyuas: qhov zoo tiag tiag fusion splice hauv lub pigtail sib dhos tuaj yeem pom tau zoo ntawm OTDR kab.Thaum splice poob poob qis dua li 0.05dB, uas yog fused kom zoo, hom - teb-matched sib koom ua ke, nws tuaj yeem ua tau raws li qhov kev tshwm sim. pib. Feem ntau OTDRs nkoj nrog qhov kev tshwm sim ua ntej pib qhov chaw nyob ib puag ncig 0.1 txog 0.15dB, yog li qhov xav tias qis - poob splice yog tsim nyog caum los ntawm kev txo qis qhov teeb tsa mus rau 0.02 rau 0.05dB thiab rov-khiav tus kab; daim duab tseeb tseem nyob ntawm koj tus qauv OTDR thiab nws cov neeg tuag- thaj chaw teeb tsa, yog li lees paub tawm tsam koj tus kheej cov cuab yeej es tsis yog kho tus lej ntawm no raws li thoob ntiaj teb.
Lwm qhov pitfall tsim nyog chij zaum hauv qhov lees txais nws tus kheej, tsis yog qhov ntsuas. Tshaj tawm cov lus cog lus rau cov phiaj xwm tsaus nti pom tau tias muaj kev zam txim ntau dua li cov engineers feem ntau xav tias: ib daim ntawv cog lus cog lus peb tau tshuaj xyuas tau tso cai txog 0.5dB splice poob thaum hom kab uas hla tau sib tw, nce mus rau 0.8dB thaum lawv tsis (lawinsider.com), cov duab zoo tshaj qhov sub-0.1dB "phau ntawv" fusion splice poob feem ntau cov ntaub ntawv kev kawm quotes. Paub txog tus lej twg koj daim ntawv cog lus tshwj xeeb xav tau, es tsis yog xav tias cov ntawv tshaj tawm nruj tshaj plaws siv tau, yog qhov sib txawv ntawm cov splice koj rov ua haujlwm yam tsis tsim nyog thiab ib qho koj raug kos npe tawm.
Ib qho cuab yeej cuam tshuam yog qhov poob uas yog tiag tiag tab sis misattributed. Ib qho kev daws teeb meem rov tshwm sim muaj xws li ob peb lub tshuab sib txuas ua ke nyob ze ua ke ntawm kev khiav, txhua tus ntawm ib tus zuj zus hauv spec, tab sis stacked nruj txaus tias qhov kev poob qis thawb qhov txuas ntawm pob nyiaj siv. Ib qho OTDR kab nyeem tau yooj yim tuaj yeem ua qhov ntawd zoo li ib qho xwm txheej phem; nyeem kom zoo, nws yog ob peb yam me me, technically -dhau txheej xwm ntxiv mus rau qhov tsis txuas.
Kev lees paub qhov pib: Daim Ntawv Qhia Kev Pom Zoo Fiber Splice
Rub cov lej ua ke rau hauv ib qho fiber ntau splice lees txais kev kuaj xyuas ua rau kev txiav txim siab sai dua li hloov ntawm cov ntaub ntawv txheem thiab daim ntawv cog lus PDF nruab nrab -test.
| Kev ntsuas | Yam nqi | Sau ntawv |
|---|---|---|
| Fusion splice poob | Hauv qab 0.1dB | Hauv qab ~ 0.05dB, nce OTDR kev kuaj pom qhov pheej hmoo, txo qhov pib teeb tsa |
| Mechanical splice poob | 0.2-0.5dB | Stacking ntau nyob ze ua ke tuaj yeem ua rau poob nyiaj ntau dua |
| Connector poob | 0.2dB lossis siab dua | Lub hauv paus siab tshaj qhov zoo fusion splice los ntawm kev tsim |
| Daim ntawv cog lus kam rau ua, sib tw MFD | Mus txog 0.5dB | Pom nyob rau hauv maub fiber ntau daim ntawv xauj tsev specifications, tsis universal |
| Daim ntawv cog lus kam rau ua, tsis sib haum MFD | Mus txog 0.8dB | Siv tshwj xeeb rau hom- thaj chaw tsis sib haum xeeb |
| OLTS xeem (Tier 1) | Pass/fail vs. link budget | Yuav tsum tau nyob rau hauv TIA-568.3-D |
| Kev xeem OTDR (Tier 2) | Diagnostic, tsis muaj ntawv pov thawj | Kev xaiv raws li TIA-568.3-D, tshwj tsis yog hauv qee qhov tshwj xeeb PON |
Kho daim ntawv cog lus - kab siab ntev raws li kev ceeb toom los xyuas qhov tseeb qhov project spec es tsis yog hloov rau nws. Kev lees txais cov lej sib txawv los ntawm tus neeg siv khoom, thiab tus qauv teeb tsa hauv pem teb, tsis yog lub qab nthab universal.
Cov ntaub ntawv teb: Los ntawm tswb mus rau hauv paus ua rau
Ib qhov txuas uas ua rau lub tswb poob qis tom qab kev ua haujlwm tau muab los ua ib qho piv txwv tseem ceeb ntawm vim li cas OTDR thiab OLTS yuav tsum tau nyeem ua ke. Qhov no yog hom pigtail kev lees paub qhov txiaj ntsig uas yooj yim rau kev kuaj pom tsis zoo yam tsis muaj ob lub twj paj nruag.Lub OLTS kawg - rau - nyeem ntawv kawg paub tseeb tias qhov txuas tau tawm ntawm pob nyiaj siv; qhov ntawd tsis muaj tseeb. OTDR txoj kab yog qhov chaw kuaj mob tiag tiag tshwm sim: hloov ntawm ib qho tsis pom tseeb qhov tsis ua tiav, nws pom ib pawg ntawm plaub qhov sib txuas ntawm cov khoom sib txuas nyob rau hauv li ob metres ntawm ib leeg, txhua tus nyob hauv nws tus kheej 0.3-0.4dB poob spec, sib sau ua ke thawb qhov txuas roughly 1.2dB dhau peev nyiaj. Nws tau siv ob qhov dhau los, 1310nm ua ntej, tom qab ntawd 1550nm rov kuaj dua los txiav txim siab khoov- kev ntxhov siab nyeem ntawv tsis tseeb, ua ntej tus qauv ntawm cov khoom sib tsoo me me tau pom tseeb dua li ib qho kev sib koom ua tsis zoo. Hloov cov pawg nrog ib qho fusion splice coj qhov txuas rov qab hauv cov peev nyiaj tam sim ntawd. Tsis yog cov cuab yeej ib leeg yuav tau qhia tag nrho zaj dab neeg: OLTS paub tseeb tias muaj teeb meem, thiab OTDR nyob qhov twg ua rau nws tiag tiag.
Cov xwm txheej zoo li no siv tau zoo tshaj qhov sib cais- cov xwm txheej tshwj xeeb, thiab nws yog tib qho kev qhuab qhia tsim nyog siv txhua lub sijhawm qhov txuas tsis cuam tshuam tom qab ua haujlwm.
Tsim Kev Ntsuas Rau Hauv Cov Khoom Siv Khoom Siv, Tsis yog tsuas yog teb
Feem ntau ntawm qhov tsis ncaj ncees lawm hauv kev tshaj tawm -splice kev lees txais kev kuaj xyuas rov qab mus rau qhov sib txawv ntawm cov neeg ua haujlwm hauv teb: pigtails uas tawm hauv lub Hoobkas tsis muaj cov ntaub ntawv pov tseg tsis muaj ntaub ntawv yuav nyuaj dua rau kev ntseeg siab thaum lawv tau sib txuas rau hauv qhov txuas nyob, vim tias tsis muaj cov hauv paus ntsiab lus los sib piv cov ntawv nyeem tawm tsam.
Peb tau nyob ntawm qhov tsis ncaj ncees lawm ntawm qhov sib txawv ntawm peb tus kheej. Thaum lub sijhawm QC khiav tawm, ib pawg ntawm qis - poob splices nyob rau hauv kev cai pigtail sib dhos nyeem huv ntawm OTDR kab, tsis muaj xwm txheej chij, tsuas yog vim qhov poob qis dhau los tshem tawm qhov pib pib, tib qhov chaw dig muag uas tau hais saum toj no. Nws tsuas yog tshwm sim thaum tus kws tshaj lij hla - tshawb xyuas OTDR qhov tshwm sim tawm tsam OLTS qhov poob daim duab thiab ob tus tsis pom zoo. Qhov kev tsis sib haum xeeb ntawd yog ib feem ntawm vim li cas txhua tus pigtail tiav peb nkoj tam sim no nqa ob qho tib si OLTS thiab OTDR cov txiaj ntsig, tsis yog ib qho lossis lwm qhov.
Peb cov txheej txheem ntau lawm khiav qhov kev sim dual ntawm txhua qhov ua tiav pigtail ua ntej nws xa khoom, ib qho kev coj ua uas peb tau tuav rau ntau tshaj kaum xyoo ntawm kev xa khoom spliced pigtail assemblies.Nws taug qab nrog cov txheej txheem kev ntsuas attenuation hauv IEC 61300-3-34 thiab nrog cov splice-cov ntaub ntawv tsis tau tshaj tawm rau peb tus kheej cov khoom lag luam. Kev lag luam thoob plaws daim duab: connector insertion poob ntawm peb kab feem ntau tsaws nyob rau hauv 0.15-0.25dB ntau, nrog ib tug 0.3dB qab nthab peb tsis nkoj saum toj no. Peb tuaj yeem xa tawm qhov ntawd raws li daim ntawv tshaj tawm kev soj ntsuam nrog ib sab ntawm cov khoom, tsim nyog kuaj ua ntej koj xav tias tus neeg muag khoom cov ntaub ntawv sib tw qhov tseeb ntawm lawv lub Hoobkas.
Yog tias koj qhov kev lees paub tam sim no ua rau muaj kev sib tshuam - sab poob uas tsis zoo li tus neeg muag khoom cov ntaub ntawv tau cog lus tseg, nws feem ntau tsim nyog xyuas seb cov pigtails lawv tus kheej tau xa nrog cov ntaub ntawv xeem tus kheej li cas. Koj tuaj yeem tshuaj xyuas peb cov khoom siv fiber ntau optic pigtail thiab thov cov OTDR cov kab mob sib txuas ncaj qha.
FAQ
Dab tsi yog qhov txawv ntawm OLTS thiab OTDR rau kev kuaj fiber ntau pigtails tom qab splicing?
OLTS ntsuas tag nrho qhov kawg-rau- xaus qhov kev poob qis thiab yog TIA-568.3-D xav tau Tier 1 xeem rau kev lees paub. OTDR nrhiav thiab ua tus yam ntxwv ntawm tus kheej splice txheej xwm tab sis tsis tau txais ib leeg rau ntawv pov thawj.
Vim li cas kuv OTDR tsis tuaj yeem pom qhov qis - poob fusion splice?
Thaum splice poob qis heev, feem ntau qis dua 0.05dB, nws tuaj yeem poob qis dua OTDR qhov kev kuaj pom qhov pib tshwm sim. Kev txo qis qhov kev poob qis feem ntau qhia qhov xwm txheej.
Dab tsi nkag poob yog qhov ua tau rau lub spliced fiber pigtail?
Fusion splices feem ntau pom nyob rau hauv 0.1dB poob, thaum connector poob feem ntau yog 0.2dB lossis siab dua. Qee qhov kev cog lus tso cai txog 0.5dB rau qhov sib txuam fiber ntau thiab 0.8dB rau qhov tsis sib xws ntawm cov kab uas hla.
Puas yog OTDR kuaj ib leeg tau txais kev lees paub fiber ntau?
Tsis yog. TIA-568.3-D yuav tsum tau xeem OLTS (Tier 1) rau ntawv pov thawj. OTDR (Tier 2) yog xaiv tau thiab siv feem ntau rau kev daws teeb meem, tshwj tsis yog hauv qee qhov kev xa tawm PON qhov twg qee cov neeg xa khoom lees txais nws.
