Teb thawj zaug. Txhawm rau splice fiber ntau pigtails hauv ib thaj vaj huam sib luag: paub meej tias lub kaw lus yog splice-npaj, paub meej lub cev thiab pigtail iav match, calibrate lub splicer ntawm qhov chaw ua haujlwm, tom qab ntawd ua haujlwm kaum tus lej hauv qab no los ntawm cable nkag mus rau qhov chaw nres nkoj. Tuav txhua qhov sib xyaw ua ke hauv qab 0.1 dB raws li lub hom phiaj ua haujlwm, paub txog ANSI/TIA-568.3-E tso cai txog 0.3 dB ib splice rau qhov chaw cabling thiab qhov project specification outranks ob daim duab. Ntsuas txhua qhov OTDR splice tshwm sim los ntawm ob qho kev qhia thiab qhov nruab nrab, vim hais tias kev nyeem ib leeg ntawm cov fiber ntau sib txawv yog qhov tsis ncaj ncees lawm hauv kev kwv yees tsis yog tsuas yog qhov tsis tseeb.
Ua ntej-Ua hauj lwm kuaj ua ntej koj Splice Fiber Pigtails nyob rau hauv ib tug Patch vaj huam sib luag
Feem ntau ntawm dab tsi mus txog peb lub rooj ntawv thov tsis yog qhov teeb meem splicing. Nws yog ib qho teeb meem kev yuav khoom lossis npaj teeb meem uas tsuas yog pom thaum cov neeg coob tau sawv ntawm lub splicer nrog lub cable twb qhib. Peb daim tshev yuav siv sijhawm kaum feeb thiab tshem tawm yuav luag tag nrho lawv.
| Qhov xwm txheej | Yuav ua li cas kom paub tseeb | Nres ua haujlwm yog tias |
|---|---|---|
| Lub kaw lus yog splice -npaj | Lub tais mounting cov ntsiab lus, splice tuav muaj peev xwm, slack cia channel, khoov - vojvoog qhia tag nrho tam sim no | Ib tug ntawm plaub yog ploj lawm. Ib qho ncaj qha - txiav chassis yam tsis muaj lub tais ntim khoom lossis cov channel slack tsis tuaj yeem hloov pauv ntawm qhov chaw, txawm hais tias qee qhov kev kaw lus modular txais ib qho ntxiv - ntawm cov khoom siv tais. Txheeb xyuas cov ntaub ntawv enclosure ua ntej piv txwv li ob txoj kev |
| Fiber hom sib phim kawg rau qhov kawg | Lub cev thiab pigtail yog ob qho tib si - hom, los yog ob qho tib si multimode qeb. Xyuas cov kab ntawv luam tawm thiab daim ntawv lo pigtail, tsis yog lub tsho xim | Core geometry txawv. Ib qho - hom rau multimode sib koom ua ke tsis tsuas yog khiav lossy. Nyob ntawm cov kev taw qhia, tso tawm cov xwm txheej thiab cov paj tau txais nws ua ib yam dab tsi los ntawm qhov tsis txaus ntseeg loj heev rau qhov txuas uas yuav tsis tuaj yeem tshwm sim. |
| Splicer yog calibrated rau chav no | Arc calibration khiav ntawm qhov chaw ua hauj lwm tiag tiag, electrode mob thiab arc suav | Calibration yog kawg khiav nyob rau hauv txawv kub los yog altitude tej yam kev mob |
Peb hom tsis ua hauj lwm suav nrog feem ntau ntawm cov lus tsis txaus siab pigtail thiab rov qab los peb daws, thiab tag nrho peb tau txiav txim siab ua ntej leej twg qhib lub cable: lub vaj huam sib luag tau txiav txim raws li ncaj qha - txiav chassis thaum tus tsim xav tias splice trays, multimode pigtail tau txiav txim tawm tsam ib qho - hom pob tw vim hais tias qhov kev txiav txim hais txog lub tsho xim es tsis yog 0 9 hli hauv pem teb nqe, thiab 0. lub tais tsis kaw lawm tsis pinching. Tsis muaj ib qho ntawm peb yog fixable nrog ib tug zoo splicer.
Kev xaiv vaj huam sib luag tshwj xeeb yog kev txiav txim siab yuav khoom lub lis piam ua ntej leej twg qhib lub cable, yog vim li casxaiv ib tug splice -paj vaj huam sib luag los yog ODFbelongs rau hauv txoj kev npaj splice. Hom compatibility yog tib yam kev txiav txim siab: lubqhov sib txawv ntawm ib leeg -hom thiab multimode pigtail tsimyog teem rau theem kev txiav txim, tsis yog ntawm lub tais.
Lub Hoobkas zoo li cas -Polished Fiber Pigtail Yuav Koj Qhov Kev Txiav Txim Tsis Tau
Cov ntaub ntawv rau kev txiav pigtail yog kev sib cav tsim khoom, tsis yog kev sib cav yooj yim. Ferrule kawg- ntsej muag geometry, lub ntsiab lus vojvoog ntawm curvature, apex offset thiab fiber ntau qhov siab, yog teem rau polishing cov cuab yeej khiav kaum ob ntawm connectors nyob rau hauv ib lub sij hawm nyob rau hauv kev tswj lub siab thiab zaj duab xis ib theem zuj zus.
Qhov peb tuaj yeem hais meej meej yog qhov tshwj xeeb thiab cov txheej txheem tom qab nws. Txhua qhov kev sib dhos uas tau txiav tawm ntawm peb txoj kab dhau mus kawg-kev tshuaj xyuas lub ntsej muag, ntsuas qhov poob qis, rov qab ntsuas qhov poob, kev txuas ntxiv, kev txheeb xyuas polarity thiab xim- ua raws li kev pom zoo ua ntej packing. Ib qho - hom kev txwv tshwj xeeb yog Tsawg dua lossis sib npaug rau 0.2 dB qhov poob qis thiab Ntau dua lossis sib npaug li 50 dB rov qab poob rau UPC, Tsawg dua lossis sib npaug rau 0.3 dB thiab Ntau dua lossis sib npaug rau 60 dB rau APC. Cov no yog ceilings sau rau hauv cov khoom specification es tsis yog ib tug thov teb qhov nruab nrab. Kev ntsuas kev faib tawm yog nyob rau hauv cov ntaub ntawv batch uas xa nrog qhov kev txiav txim, thiab peb yuav xa ib daim ntawv qhia tsis pub lwm tus paub nrog cov ntsuas wavelength thiab ntsuas hom raws li qhov kev thov, vim tias kev faib khoom koj tuaj yeem kuaj xyuas muaj nqis ntau dua li tus lej hais hauv nqe lus blog.
Ib daim teb - polished connector tuaj yeem ncav cuag cov lej ntawd. Dab tsi nws ua tsis tau yog ncav cuag lawv tsis tu ncua, txuas tom qab txuas, ntawm lub ru tsev thaum Lub Xya Hli nrog ib txhais tes polishing puck thiab tsis muaj interferometer. Qhov kev sib raug zoo ntawd yog tag nrho vim li cas lub Hoobkas - txiav fiber ntau pigtail spliced rau lub cev ntaus ntawv txiav lub cev ncaj qha. Keeb kwm ntawmdab tsi fiber pigtail yog siv rau thoob plaws FTTH, ODF thiab cov ntaub ntawv chaw tsimnpog cov khoom sab. Kab lus no nyob ntawm tus txheej txheem.

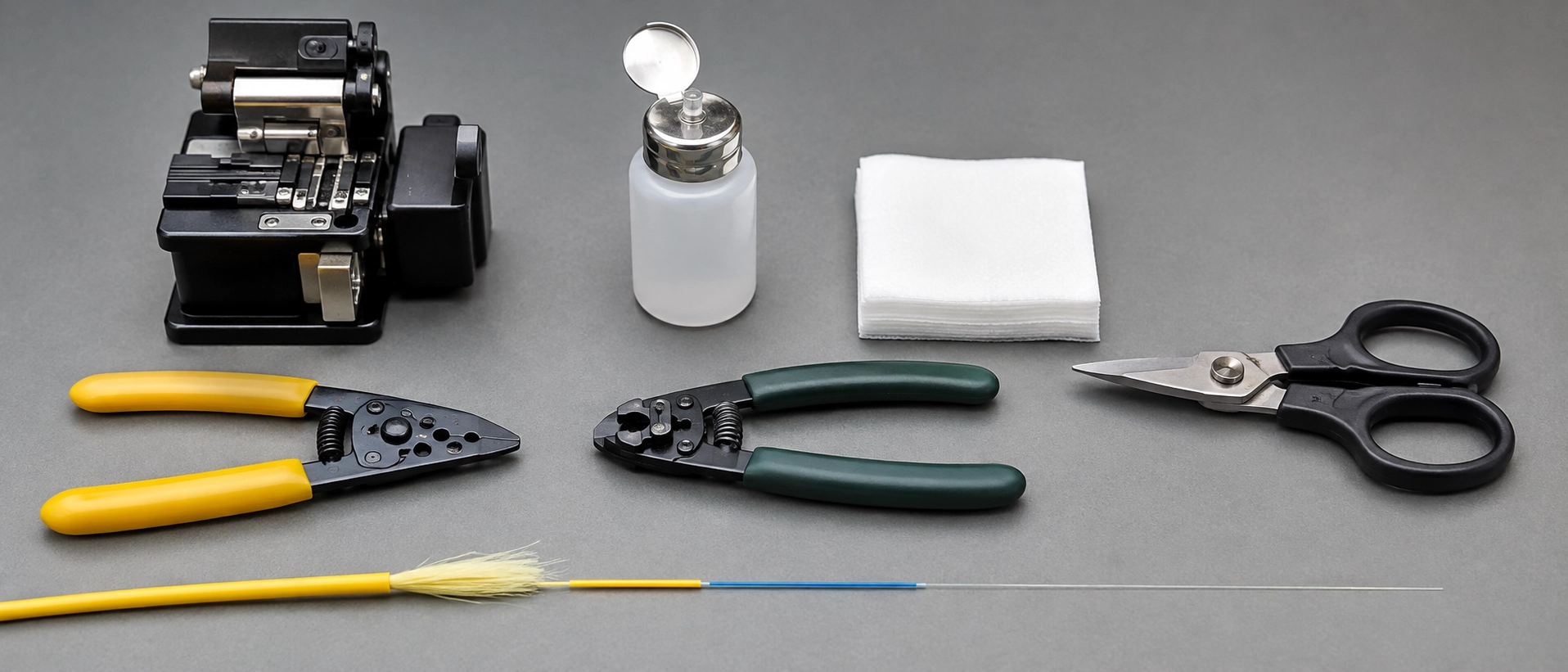

Kev teeb tsa lub rooj zaum thiab siv lub neej ua ntej koj Splice Fiber Pigtails
Thaum tsim muaj peev xwm ua tau zoo, cov khoom siv tau dhau los ua qhov rov ua tau ntawm kev sib tw hauv cov txiaj ntsig splice. Lub teeb pom kev pom tsis yog ib qho kev sib koom ua tsis zoo. Nws yog ib qho qauv: kwv yees qhov poob nce tsis tu ncua los ntawm qhov thib ob ib nrab ntawm lub tais, lossis tshaj tawm lub kaum sab xis degrading hla peb cov pob qij txha sib law liag. Thaum koj pom ib qho, nres thiab xyuas cov hniav txoj hauj lwm thiab arc suav ua ntej koj hloov dab tsi txog koj cov txheej txheem.
Cov lus hauv qab no qhia seb lub rooj ntev zaum xav tau dab tsi thiab, muaj txiaj ntsig zoo dua, thaum txhua yam tsis muaj kev ntseeg siab, nrog rau txoj cai ntawm txhua daim duab tiag tiag.
| Yam khoom | Specification uas tseem ceeb | Qhov chaw pabcuam | Hauv paus |
|---|---|---|---|
| Fusion Splicer | Core alignment rau ib leeg -hom haujlwm | Arc calibration thaum tuaj txog thiab tom qab kub lossis qhov siab hloov pauv | Splicer chaw tsim tshuaj paus kev khiav hauj lwm phau ntawv |
| Cov hluav taws xob | Matched rau splicer qauv | Hloov ntawm arc suav koj tus splicer tus kheej lub txee thiab phau ntawv qhia. Tsis txhob ua hauj lwm rau ib tug generic kev lag luam tooj, vim hais tias cov duab txawv los ntawm cov qauv thiab los ntawm electrode hom | Splicer chaw tsim tshuaj paus lub sijhawm tu |
| Precision cleaver | Muaj peev xwm qis dua 0.5 degree | Tig hniav txoj hauj lwm raws sij hawm, hloov thaum qhia tawm lub kaum sab xis drifts upwards | Cleaver chaw tsim tshuaj paus hniav- lub neej lub rooj |
| strippers | Sib cais cov cuab yeej rau 0.9 hli nruj tsis thiab 250 μm txheej | Tshawb xyuas lub puab tsaig rau txheej txheej tsim-nce txhua qhov kev hloov | Kev xyaum teb |
| Ntxuav cov khoom siv | 99% isopropyl cawv, lint -dawb so | Fresh so ntsej muag ib splice. Cov pa paug sab laug ntawm lub khob yog vaporised los ntawm arc thiab tuaj yeem rov ua dua hauv qhov sib koom ua ke | Splicer thiab fiber chaw tsim tshuaj paus ntxuav kev taw qhia |
| Lub tes tsho tiv thaiv | Sab hauv txoj kab uas hla sib phim rau fiber ntau, ntev matched rau lub tais tuav | Paub meej tias lub tes tsho lub rooj zaum hauv qhov tuav ua ntej thawj qhov sib koom ua ke | Lub tes tsho thiab phaj manufacturers specifications |
| VFL rau kev txuas ntxiv thiab kev yos hav zoov macrobend, OLTS rau ntawv pov thawj, OTDR rau tus cwj pwm | Meter calibration tam sim no | ANSI/TIA-568.3-E test tiers | |
| Kev sau npe | Chaw nres nkoj thiab strand txheeb xyuas ntawm ob lub vaj huam sib luag ntsej muag | Siv ua ntej lub tais kaw | Project labeling specification |
Ib qho kev nthuav dav yog tsim nyog hais meej vim tias nws raug nqi cov neeg ua haujlwm ib teev thaum lawv ua yuam kev: lub tshav kub - lub tes tsho ntsws mus rau cov fiber ntauua ntejlub fiber nkag mus rau hauv lub splicer. Tsis muaj kev rov qab los ntawm kev nco qab tom qab.

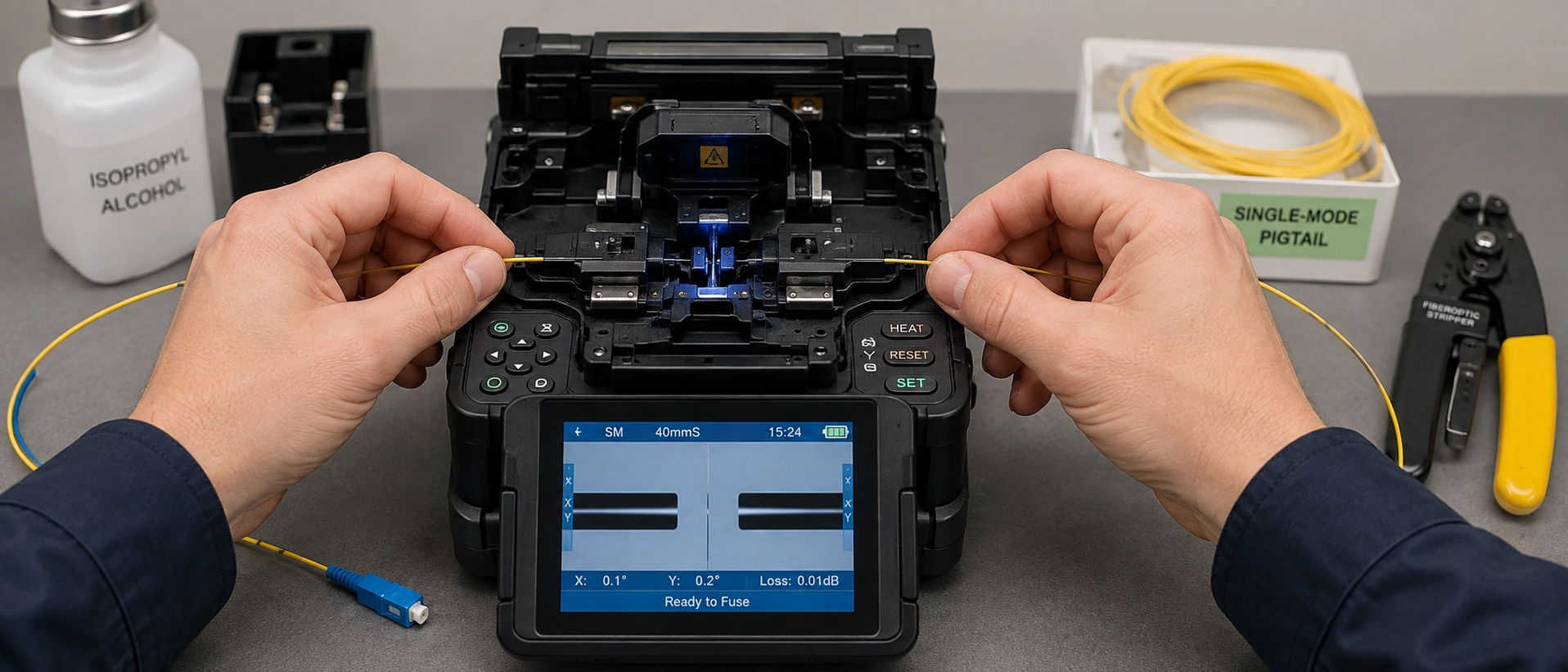

Fiber Pigtail Fusion Splicing Kauj Ruam los ntawm Kauj Ruam: Kaum Tus lej Cov Kauj Ruam Nrog Cov Txheej Txheem
Qhov no yog qhov kev txiav txim ua haujlwm siv thaum peb fusion-splice fiber pigtails thaum lub sij hawm cov neeg siv khoom sim thiab cov qauv tsim nyog hauv peb tus kheej daim ntawv thov lab, ntawm 12-fiber thiab 24-fiber xoob-tube pob tw rau hauv 1U thiab 2U tais ntim nrog 40 mm thiab 60 mm tiv thaiv lub tes tsho. Txhua kauj ruam yog nqa cov txheej txheem dhau thiab rov ua dua, vim hais tias ib ntus tsis muaj cov ntsiab lus txiav txim tsuas yog piav qhia xwb. Tib qhov kev txiav txim siv rau ib hom pigtail splicing txheej txheem rau FTTH davhlau ya nyob twg thawv, qhov twg tsuas yog lub tais suav thiab fiber ntau hloov.
| # | Kev ua | Hla kev ntsuas | Rov ua dua |
|---|---|---|---|
| 1 | Nqa lub cev mus rau hauv lub vaj huam sib luag, strip lub tsho sab nrauv rau lub qhov rais uas tau npaj tseg, ruaj lub sheath ntawm lub caj pas nkag, thiab daim ntawv cog lus hlau lub zog thiab cov tswvcuab hauv nruab nrab mus rau qhov chaw nyob hauv qhov chaw ib puag ncig ntawm cable thiab enclosure manufacturers cov lus qhia thiab cov kev cai sib khi hauv qhov chaw. Cov tswv cuab ntawm lub zog dielectric tsis sib txuas, yog li txheeb xyuas hom twg koj muaj ua ntej kov lub teeb | Cable tsis tuaj yeem txav mus los ntawm txhais tes siab, txoj kev sib txuas sib txuas nrog cov tswv cuab hom tam sim no thiab cov chaw tsim khoom cov lus qhia | Ib qho kev txav ntawm lub caj pas, lossis ib tus tswv cuab dielectric kho raws li nws yog xim hlau |
| 2 | Nplhaib-txiav thiab tshem tawm cov hlab tsis, tshem tawm tag nrho cov gel residue nrog 99% IPA, coj txhua lub raj mus rau nws lub tais | Tsis pom qhov seem ntawm cov fiber ntau, cov raj zaum hauv lawv lub tais nkag | Gel hnov los yog pom ntawm cov fiber |
| 3 | Pw lub cev cov hlua thiab pigtail ob txhais ceg tawm hauv kev sib xyaw xim ntawm lub rooj ntev zaum ua ntej cov cuab yeej kov iav | Ob qho tib si nyeem nyob rau hauv tib theem, txoj hauj lwm los ntawm txoj hauj lwm | Tej yam tsis meej pem hauv strand yog tus kheej |
| 4 | Xaub lub tes tsho tiv thaiv rau ntawm pigtail ceg | Lub tes tsho rau, khau raj sab ntshiab ntawm thaj tsam splice | Lub tes tsho ploj ntawm kauj ruam 8 |
| 5 | Sawb txheej los ntawm ob qho tib si fibers mus rau qhov ntev ntawm koj cov splicer tuav thiab lub tes tsho xav tau, feem ntau hauv thaj tsam 30-40 mm. Splicer tuav geometry, cleave ntev thiab lub tes tsho ntev ua ke teeb tsa daim duab raug rau koj cov khoom siv | Bare fiber ntev lub rooj kom raug nyob rau hauv lub tuav nrog lub cleave point ntawm txoj hauj lwm npaj | Fiber luv heev kom ncav cuag tus tuav datum, los yog ntev heev nws fouls lub tes tsho |
| 6 | Ntxuav nrog ib tug unidirectional so, tshiab so lub ntsej muag txhua zaus | Tsis muaj suab los yog pom kev luag, tsis muaj residue | Ib qhov thib ob hla tib lub ntsej muag |
| 7 | Cleev ob qhov kawg | Splicer qhia ib lub ntsej muag tiaj tus, perpendicular. Hauv qab 0.5℃yog qhov uas cov txiaj ntsig tau tshwm sim tas li, thiab cov chaw tsim khoom cleaver lub peev xwm hais lub kaum ntse ntse yog qhov siv rau koj lub cuab yeej | Lub kaum sab xis qhia drifts upwards, los yog lub ntsej muag qhia ib nti, di ncauj los yog hackle |
| 8 | Khiav lub arc nrog qhov tseeb fiber profile xaiv | Splicer kwv yees zoo ib yam nrog rau lwm cov pob qij txha ntawm tib lub tais | Ib txoj kab pom, bulge los yog npuas hauv daim duab sib koom |
| 9 | Nruab lub tes tsho tshaj qhov sib koom tes nrog lub zog pas nrig sib dhos, khiav lub voj voog qhov cub teev rau lub tes tsho txoj kab uas hla | Lub tes tsho tag nrho shrunk, tsis muaj cua ntxiab, sib koom ua ke ntawm tus pas nrig | Tawm - qhov nruab nrab qhov sib koom los yog qhov tsis tiav |
| 10 | Zaum lub tes tsho hauv nws lub hnab, coil slack los ntawm nruab nrab sab nraud mus rau ob sab, kaw lub tais, hnav pigtail ob txhais ceg rau hauv lub phaj adapter, cap tsis siv adapters, sau ob lub ntsej muag, ces kuaj | Loops nyob tiaj tus, tsis muaj qhov nro ntawm qhov sib koom ua ke, khoov lub vojvoog ntawm lossis siab tshaj qhov chaw tsim khoom cable qhov tsawg kawg nkaus | Txhua lub voj nruj dua li cov kab ntawv teev qhov tsawg kawg nkaus khoov vojvoog |
Ib txoj kab pom, bulge los yog npuas txhais tau tias re-cleave, tsis re-heat.
Ob lub ntsiab lus txiav txim nyob rau hauv qhov ua ntu zus tsim nyog tau txais kev pom zoo. Lub splicer qhov kwv yees ntawm kauj ruam 8 yog qhov kwv yees tsim los ntawm kev txheeb xyuas duab, tsis yog kev ntsuas. Nws yog qhov zoo heev rau kev txiav txim siab seb puas yuav rov ua ib qho kev sib koom ua ke ntawm qhov chaw, thiab nws tsis yog pov thawj lees paub. Thiab cov kauj ruam 10 yog txhob txwm txiav txim kom cov ntawv sau ua ntej qhov kev sim, vim tias cov ntawv ceeb toom tsis tuaj yeem taug qab mus rau qhov chaw nres nkoj tau rov ua haujlwm dua - ua haujlwm hauv kev zais.

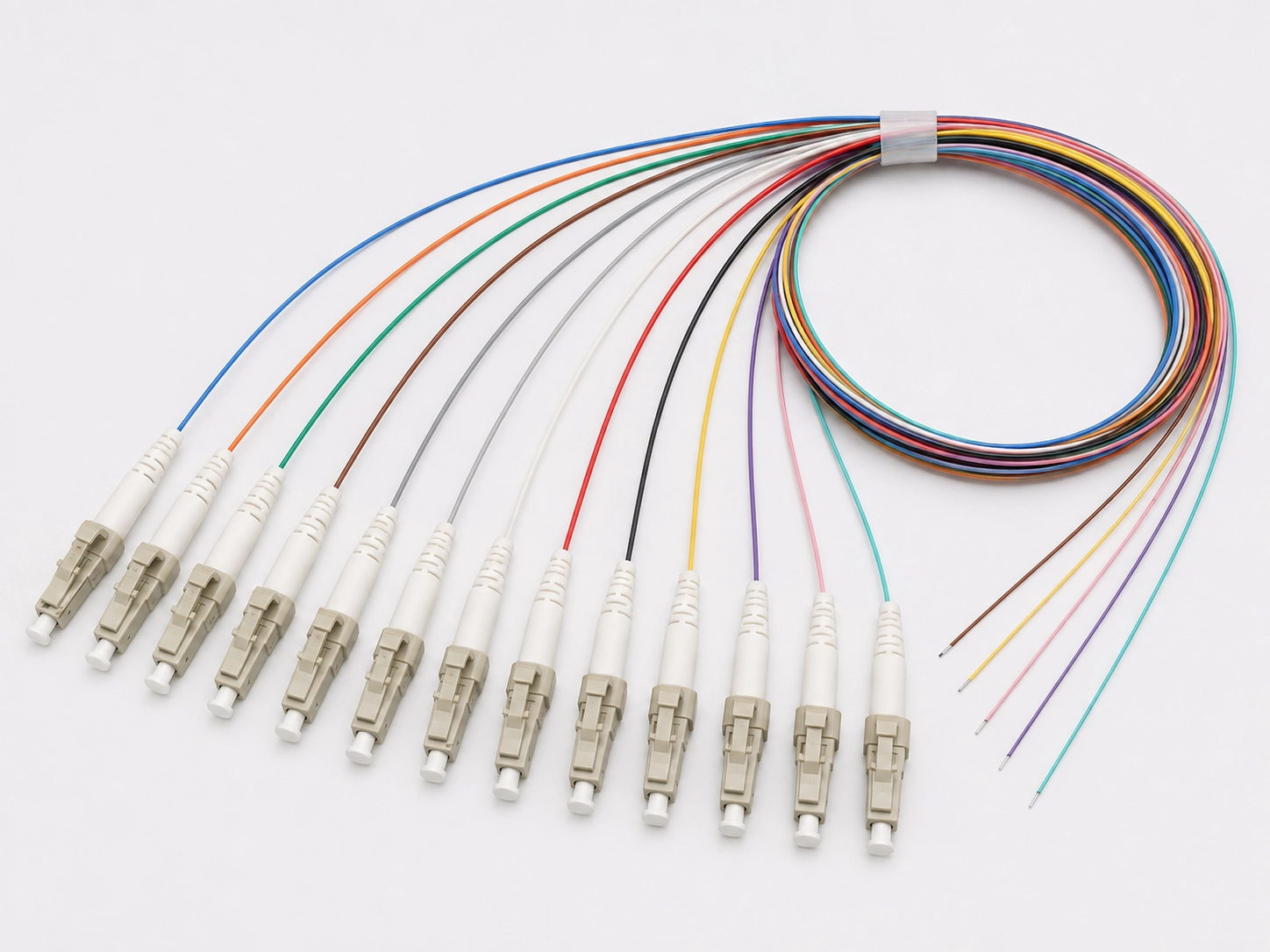

Fiber Pigtail Xim Sequence thiab Tau Txais Polarity Txoj Cai Thawj zaug
Kev txheeb xyuas xim yog qhov yuam kev pheej yig tshaj -kev tiv thaiv kev tiv thaiv hauv cov txheej txheem, thiab nws tsuas yog ua haujlwm thaum lub pigtail teeb ua raws li cov lus pom zoo ib yam li lub cev. Kaum ob - txoj hauj lwm ib ntus teev nyob rau hauv ANSI/TIA-598-D khiav xiav, txiv kab ntxwv, ntsuab, xim av, slate, dawb, liab, dub, daj, violet, sawv, aqua, nrog cables saum kaum ob fibers rov ua ib theem zuj zus ntawm ib lub raj tsis thiab ntxiv tracer marking.
Txhua tus neeg ua haujlwm yuav ua li cas rau nruab 12-fiber pigtail nyob rau hauv lub vaj huam sib luag yuav tsum kho cov xim teeb raws li cov khoom tshwj xeeb es tsis yog thaj chaw yooj yim. Muaj ob txoj kev ceev faj. IEC thiab TIA cov lus pom zoo tsis pom zoo ntawm txhua txoj haujlwm, yog li kev tsim kho uas sib xyaw cable los ntawm ib lub rooj sib tham nrog cov tails los ntawm lwm qhov xav tau daim ntawv qhia sau ua ntej splicing es tsis pom thaum kuaj. Thiab lub rooj sib txoos uas tuaj txog yog qhov kev yuav khoom npe hu ua. Peb muab12-xim pigtail teebmus rau ib ntus, uas txhais tau hais tias qhov kev txiav txim siab yog ua ntawm RFQ, tsis yog ntawm lub tais.
Kev lees txais splice poob rau Fiber Pigtail: Cov ntaub ntawv twg yog koj tiag tiag tuav rau
Siv 0.1 dB ib qho kev sib koom ua ke raws li lub hom phiaj ua haujlwm thaum koj splice fiber ntau pigtails, thiab cia siab tias yuav muaj ib qho tseem ceeb niaj hnub no -alignment splicer ntawm huv tib si - hom iav kom tsaws hauv qab nws. Kev lees txais daim ntawv cog lus, txawm li cas los xij, ua raws li qhov project specification thiab tsab ntawv nws npe, tsis yog kab lus no. Peb qhov chaw pib nthuav dav, lawv los ntawm cov ntaub ntawv ntawm txoj cai sib txawv, thiab cov ntaub ntawv ua haujlwm txiav txim siab qhov twg siv.
| Qhov pib siv | Tus nqi | Cov ntaub ntawv tswj hwm | xwm txheej |
|---|---|---|---|
| Cov chaw thiab cov ntaub ntawv chaw cabling | 0.3 dB ib fusion splice, 0.75 dB ib tug khub connector ntawm tus qauv qib | ANSI/TIA-568.3-E | Tshaj tawm tus qauv txwv. Tib tus qauv teeb tsa cov nyiaj nruj dua qhov kev siv -qib cov hlua txuas rau tus qauv- qib txuas, yog li nyeem cov nqe lus uas phim koj txoj kev xeem (Fluke Networks) |
| Sab nraum cov nroj tsuag thiab cov neeg ua haujlwm xyaum | 0.1 dB ib splice, feem ntau nrog 0.05 dB txuas nruab nrab, qee zaum nruj ntawm txoj kev feeder | Tus neeg teb xov tooj lossis nyiaj txiag - qhov kev qhia tshwj xeeb nws tus kheej | Daim ntawv cog lus hom phiaj, tsis yog ib qho kev txwv dav dav. Telcordia GR cov ntaub ntawv feem ntau muaj npe nyob rau hauv cov ntawv cog lus no, tab sis tsis muaj Telcordia txais txiaj ntsig uas siv sab nraum daim ntawv cog lus uas hais txog nws. Yog tias koj daim ntawv cog lus sau npe rau daim ntawv GR, nqa ob daim duab thiab ib tsab los ntawm nqe lus ntawd |
| Tsim tus nqi npaj | 0.15 dB ib zaug - hom fusion splice, nrog cov kws paub txog kev paub zoo hauv qab 0.1 dB | Fiber Optic Association kev taw qhia (FOA) | Daim duab npaj rau kev xam nyiaj txiag |
Txoj cai ua raws li nram no: qhov project specification outranks txhua generic daim duab nyob rau hauv cov lus no, nrog rau peb li. Qhov twg ob qhov kev tsis sib haum xeeb, qhov tshwj xeeb yeej thiab qhov kev sib cav dhau lawm.
Qhov sib kis ntawm 0.3 dB thiab 0.05 dB yog qhov kev lees paub tsis txaus ntseeg nyob, thiab yog vim li cas yog lej lej. Ib qho kev sib txuas ntawm PON nqa qhov sib cais siab muaj cov npoo me me tom qab kev sib cais poob, cov khub txuas txuas thiab cov kev sib txuas, yog li txhua qhov kev sib koom ua ke ntawm 0.15 dB es tsis txhob ntawm 0.05 dB yog siv nyiaj txiag rau yav tom ntej node yuav xav tau. Ntawm 90-meter kev lag luam LAN khiav, tib qho kev sib koom ua ke tsis cuam tshuam.
Ib qho ntxiv ntawm kev lej lej, tau hais kom zoo. Nyob rau hauv qhov phem tshaj - cov ntaub ntawv nyiaj txiag xam los ntawm tus qauv qhov siab tshaj plaws tso cai qhov tseem ceeb, cov khub sib txuas sib txuas ntawm 0.75 dB siv ntau dua ob zaug qhov kev sib txuas ua li cas ntawm 0.3 dB, yog li cov khoom sib txuas, tsis yog fusion sib koom, yog cov kab loj dua. Cov khoom siv tiag tiag feem ntau ua tau zoo dua li lub qab nthab, uas yog vim li cas qhov txuas kawg ntawm txhua lub pigtail fiber ntau peb nkoj yog ntsuas ntau dua li qhov xav tau.

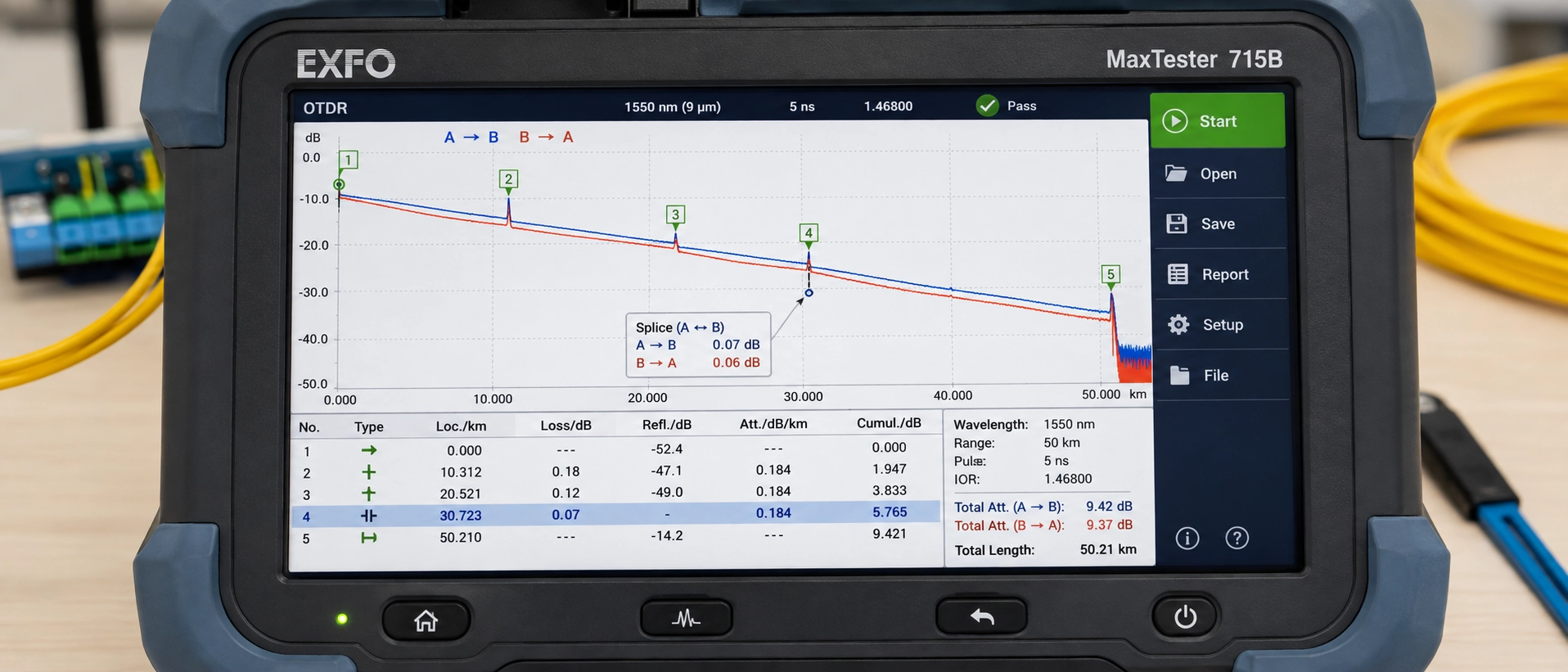

Fiber Pigtail Splice Testing: Tier 1, Tier 2, thiab Vim Li Cas Ib -Kev Qhia OTDR Cov Lus Qhia Tau Txais
Ob qhov kev sim ntsuas muaj nyob thaum koj lees paub fiber ntau pigtail splices, thiab lawv tsis hloov pauv. Tier 1 yog daim ntawv pov thawj tsis zoo nrog kev kuaj pom qhov poob, thiab nws yog qhov lees paub qhov txuas. Tier 2 yog OTDR tus yam ntxwv, thiab nws yog kev kuaj mob. Ib txoj kab uas qhia txhua qhov sib txuas hauv qab 0.05 dB yog cov pov thawj muaj txiaj ntsig thiab nws tsis hloov pauv rau Tier 1 cov txiaj ntsig.
Txoj cai thib ob ntes cov neeg ua haujlwm ntau dua li thawj. OTDR splice poob yuav tsum tau ntsuas los ntawm ob qho tib si qhia thiab nruab nrab. Qhov no yog txoj kev ntsuas cov txheej txheem tau tsim los ntawm, thiab ib qho - kev taw qhia cov txiaj ntsig ntawm qhov txuas uas muaj cov fiber ntau sib txawv tsis yog qhov tsis tseeb, lawv ua tsis ncaj ncees rau kev kwv yees (Corning). Uas coj peb mus rau kev nyeem ntawv uas ua rau cov kws kho mob zoo redo cov pob qij txha zoo.
Tus Gainer: Thaum Fiber Pigtail Splice Readings dag
Ib qho OTDR tsis ntsuas splice poob ntawm fiber ntau pigtail sib koom. Nws ntsuas backscatter ntawm ob sab ntawm ib qho kev tshwm sim thiab infers poob los ntawm kauj ruam. Thaum ob lub fibers muaj qhov sib txawv ntawm qhov sib txawv, lawv cov backscatter coefficients sib txawv, thiab cov kauj ruam inferred yog kis los ntawm qhov sib txawv.
Ntsuas los ntawm qhov loj dua -MFD sab mus rau qhov me, qhov ntsuas tau tshaj tawm qhov kev nce ntxiv, txhais tau tias lub zog tsis tuaj yeem muaj nyob. Ntsuas lwm txoj kev, nws qhia txog kev poob qis. Qhov nruab nrab ntawm ob qho kev qhia tshem tawm cov khoom qub thiab tawm ntawm daim duab tiag.
Ib qeb-qib kev sib piv tsis muaj pov thawj txaus ntawm qhov sib txawv ntawm hom, thiab qhov no yog qhov uas feem ntau cov lus piav qhia ua yuam kev. ITU-T yuav tsum muaj lub npe MFD thiab qhov kam rau ua kom tshaj tawm ntawm 1310 nm nyob rau hauv ib qho kev tso cai, thiab qhov kev tso cai ntau yam rau tus qauv - hom thiab khoov- pawg tsis txaus ntseeg sib tshooj (ITU-T G.652). Qhov sib tshooj tsis yog theoretical: Corning's SMF-28 Ultra tshaj tawm 9.2 ± 0.4 μm ntawm 1310 nm thaum ua raws li G.652.Dthiabtshaj qhov G.657.A1 khoov yuav tsum tau, yog li "G.657 fiber" qhia koj tsis muaj dab tsi ntawm nws tus kheej txog hom teb koj tab tom splicing rau hauv. Lwm yam khoov- cov qauv tsim tsis zoo, tshwj xeeb tshaj yog nyob rau hauv pawg B, zaum qis dua.
Yog li txoj cai ua haujlwm tsis yog "cia siab tias yuav muaj txiaj ntsig thaum twg G.657 ntsib G.652". Nws yog: nyeem cov lus tshaj tawm nominal MFD ntawm ob daim ntawv teev cov ntaub ntawv, lub cev cable thiab lub pigtail's, thiab xav tias kev taw qhia asymmetry thaum ob qhov kev tshaj tawm qhov tseem ceeb sib txawv. Cov npe qeb yuav ua rau koj yuam kev, cov ntaub ntawv yuav tsis. Qhov no yog vim li cas peb luam cov qib fiber ntau, G.652D, G.657A1 lossis G.657A2, ntawm cov pigtail specification, thiab vim li cas thiaj nug tus neeg muag khoom rau MFD tshaj tawm yog ib lo lus nug tsim nyog es tsis yog pedantic ib qho.
Troubleshooting Fiber Pigtail Splicing Faults: Tshawb xyuas, Tom qab ntawd ua
| Cov tsos mob | Tshawb xyuas thawj zaug | Feem ntau yuav ua rau | Kev ua | Yuav tau-splice? |
|---|---|---|---|---|
| Splicer kwv yees saum toj 0.1 dB, pom suav nrog | Tshawb xyuas cov duab sib koom ua ntej txiav txhua yam | Cov kab mob vaporised rau hauv qhov sib koom ua ke | Re- strip, ntxuav nrog tshiab IPA, re-cleave, re-splice | Yog lawm |
| Rov ua phem - tshem cov lus | Tshawb xyuas qhov qhia tawm lub kaum sab xis hla dhau ob peb lub pob qij txha kawg | Hniav hnav los yog tsis sib xws strip ntev | Tig hniav txoj hauj lwm, txheeb xyuas qhov ntev strip, tshuaj xyuas lub ntsej muag | Yog, tom qab lub cuab yeej kho |
| Arc instability, poob creeping upward hla kev hloov | Nyeem qhov ntsuas arc thiab khiav arc calibration | Electrode hnav lossis paug | Ntxuav cov electrodes, hloov ntawm cov chaw tsim khoom suav nrog | Tsuas yog cov pob qij txha cuam tshuam |
| Alignment yuam kev ntawm pom cov fiber ntau huv si | Tshawb xyuas V-grooves thiab tuav | Cov khib nyiab hauv qhov grooves | Ntxuav nrog cawv thiab swab, rov- rooj | Tsis yog, rov-khiav tib lub fibers |
| Lub tes tsho xoob lossis sib koom ua ke tawm - nruab nrab tom qab qhov cub | Paub meej lub tes tsho txoj kab uas hla tawm tsam fiber ntau thiab tuav | Lub tes tsho loj lossis qhov cub tsis zoo | Txiav rov qab, kho lub tes tsho, rov ua lub voj voog uas tau teev tseg | Yog lawm |
| Poob tshwm tsuas yog tom qab lub tais kaw lawm | Taug qab nrog VFL ua ntej rov qhib qhov sib koom ua ke | Macrobend los ntawm tshaj - nruj coiling los yog pinched ceg | Re-coil mus rau cable qhov tsawg kawg nkaus khoov vojvoog thiab rov- tiab | Tsis muaj |
| Siab poob ib qho kev taw qhia, nce rau lwm qhov | Sib piv MFD tshaj tawm ntawm ob daim ntawv teev cov ntaub ntawv | Hom teb sib txawv ntawm lub cev thiab pigtail iav | Kuaj bidirectionally thiab nruab nrab ua ntej kov qhov sib koom ua ke | Tsis muaj |
| Tsis muaj teeb rau ntawm ib txoj hlua | Re- xyuas cov duab kos duab thiab hom fiber ntau ntawm ob sab | Hla strand los yog hom mismatch | Kho daim ntawv qhia. Yog hais tias cov fiber ntau txawv, cov strand yuav tsum tau re- npaj es tsis yog re-spliced | Re-plan, tsis re-splice |

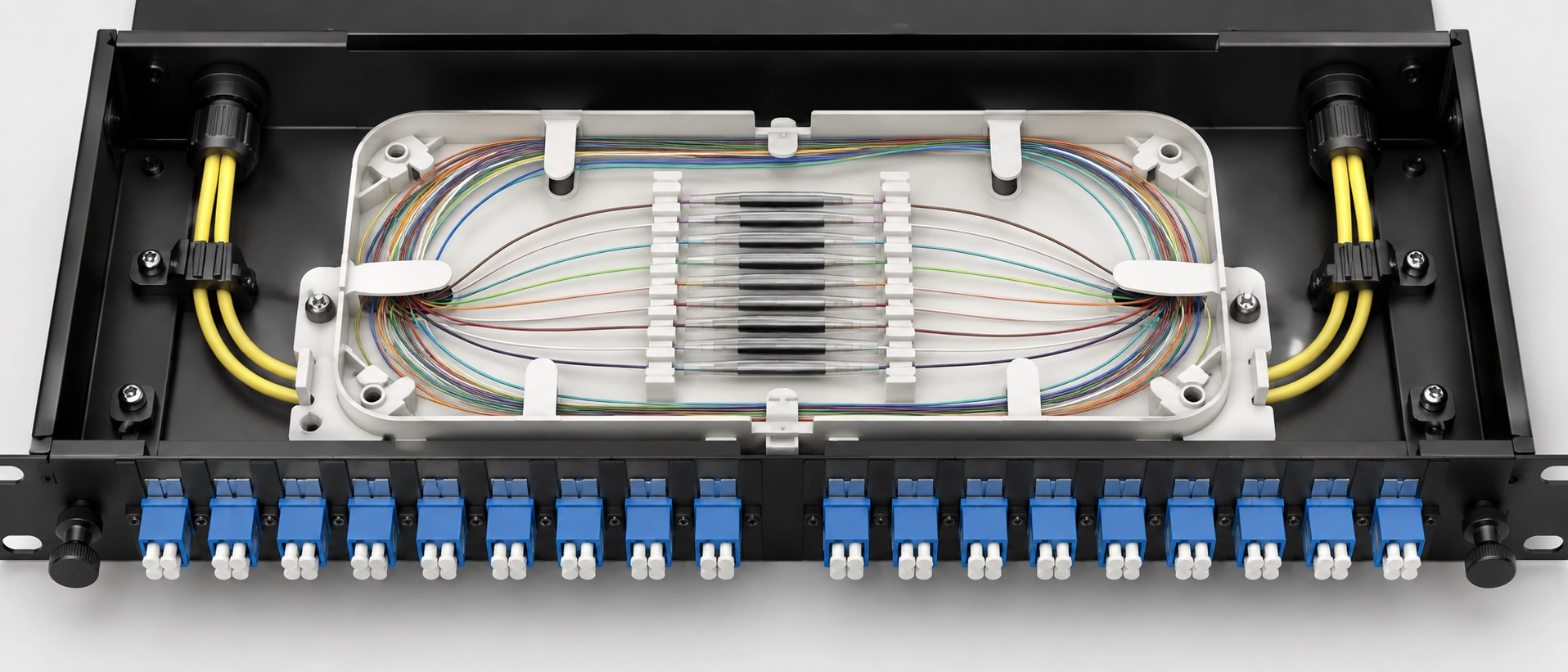

Fiber Pigtail Splice Tray Routing, Slack thiab Rack Reality
Siv splice- ntawm connectors es tsis txhob ntawm fiber ntau pigtails thaum lub tais txoj hauj lwm, es tsis txhob kho qhov muag los yog chav tsev nqi, yog lub binding txwv. Splice- ntawm cov khoom sib txuas tsis xav tau lub tes tsho tiv thaiv sab nraud lossis ib txoj haujlwm tuav los khaws nws (Fluke Networks), thiab nyob rau hauv 1U enclosure nrog ib lub tais twb nqa tag nrho ntxiv ntawm cov pob qij txha, uas yog txiav txim siab.
Tus ciam teb khiav mus rau lwm txoj hauv kev nyob rau hauv plaub yam xwm txheej: vaj huam sib luag qhov chaw txaus, tus nqi ntawm ib qho kev txiav tawm tseem ceeb ntawm qhov ntim, qhov txuas txuas yuav xav tau hloov pauv tom qab lub neej ntawm cov nroj tsuag, lossis koj xav kom lub connector kawg ua lub Hoobkas -cov ntawv xeem nrog cov ntaub ntawv poob es tsis yog ib daim teb - tsim ib qho.
Peb qhov xwm txheej xa tawm ua rau fiber ntau pigtail vs splice- ntawm kev txiav txim siab txuas hauv lub vaj huam sib luag vaj huam sib luag. Hauv FTTH txee lossis lub thawv davhlau ya nyob twg, pigtails yog txoj hauv kev nyiam thaum lub thawv xa khoom nrog lub tais ntim khoom, tus tuav tuav npog cov fiber ntau suav nrog tsawg kawg ib txoj haujlwm seem, lub tes tsho ntev koj yuav zaum zaum hauv tus tuav ntawd, thiab tus tsim hu rau lub Hoobkas - txiav txuas ntawm qhov chaw nres nkoj. Hloov ib qho ntawm cov ntawd thiab rov- khiav qhov sib piv. Hauv cov cab kuj ODF ntawm qhov chaw nkag hauv cov ntaub ntawv, cov nroj tsuag tuaj yeem ua rau cov vaj huam sib luag thauj khoom nrog lub Hoobkas- txiav cov tails thiab cov architecture xav tias cov tais muaj nyob, yog li leej twg nug seb yuav ua li cas splice fiber pigtails hauv ODF yog ua haujlwm hauv tus qauv tsim uas twb teb lo lus nug no. Hauv kev lag luam compressed IDF qhov twg 1U vaj huam sib luag tau teev tseg rau 48 fibers, tus lej lej feem ntau tsis kaw, thiab qhov kev xaiv tiag tiag yog nruab nrab ntawm qhov sib sib zog nqus thiab splice- ntawm cov khoom sib txuas. Qhov kev pauv ntawd- tawm yog tib qho tom qabpiv ib thaj vaj huam sib luag tawm tsam ODFntawm theem tsim.
Txawm hais tias tus lej lej kaw hauv koj cov ntaub ntawv tshwj xeeb yog nyob ntawm peb qhov sib txawv tsis muaj kab lus dav dav tuaj yeem muab tau: tus tuav lub peev xwm ntawm koj lub tais, qhov ntev ntawm lub tes tsho tiv thaiv koj siv, thiab txoj kev taug kev los ntawm tus tuav mus rau adapter. Xa peb lub vaj huam sib luag qauv, lub tais suav thiab suav fiber ntau, thiab peb yuav ua haujlwm cov lej slack thiab ntev tiv thaiv cov peb thiab xa rov qab cov lus pom zoo pigtail ntev thiab fiber ntau ua ntu zus rau lub kaw lus, nrog rau daim ntawv ntsuas peb tau siv los mus rau ntawd.
Qhia txog Fiber Pigtails uas Splice Cleanly
Yim cov kab tshwj xeeb txiav txim siab seb lub pigtail coj li cas ntawm lub rooj ntev zaum, thiab txhua tus ntawm lawv tshwm sim tom qab los yog kev ceev lossis rov ua haujlwm ntawm lub tais.
| Specification | Vim li cas nws hloov txoj haujlwm splice |
|---|---|
| Hom Connector | LC, SC, FC, ST, E2000 thiab lwm yam, sib phim rau lub phaj adapter twb tau teev tseg es tsis yog rau lub transceiver |
| Polish | UPC rau cov qauv digital txuas, APC qhov kev xav rov qab tseem ceeb, xws li hauv PON thiab RF video overlay. CovQhov sib txawv ntawm APC thiab UPC kawg -ntsej muag geometryfeem ntau hloov pauv rov poob. Insertion poob tseem nyob ntawm qhov kawg -fab geometry, ferrule concentricity, huv si thiab zoo ntawm mating connector |
| Fiber qib thiab tshaj tawm MFD | G.652D, G.657A1 lossis G.657A2, nrog rau lub npe MFD tau hais, yog li OTDR cov txiaj ntsig tau txhais tau tawm tsam lub cev |
| Hom thiab qeb | OS1/OS2, or OM1 to OM5. Qhov tsis sib haum ntawm no yog qhov teeb meem rov qab -, tsis yog qhov teeb meem sib txuas |
| Cable txoj kab uas hla | 0.9 hli rau lub tais- ua haujlwm tuab, 2.0 hli lossis 3.0 hli qhov twg txhais ceg tuav lossis khiav tawm sab nraud |
| Jacket khoom | PVC, LSZH lossis PE, txiav txim siab los ntawm qhov project specification, qhov ntsuas hluav taws xob hauv zos thiab qhov chaw teeb tsa. Tus neeg muag khoom yuav tsum tsis txhob hloov ib qho rau lwm qhov ntawm tus nqi vim tsis muaj ntawv tso cai |
| Ntev thiab fiber ntau suav | Tau los ntawm kev ntsuas txoj hauv kev: tus tuav txoj hauj lwm, khoov- txoj kab nruab nrab txoj kab nruab nrab, txoj hauj lwm adapter, tom qab ntawd ib qho kev pab cuam voj voog ntev txaus rau ib qho re-splice ntawm koj lub strip ntev. Cov khoom lag luam txheem khiav 0.5 m mus rau 3 m hauv suav txij li 1 txog 48, thiab cov duab tseeb hauv qhov ntau yog los ntawm lub vaj huam sib luag es tsis yog los ntawm txoj cai ntawm tus ntiv tes xoo. |
| Xim ua ntu zus thiab sau npe | TIA-598-D lossis IEC daim ntawv xaj, ntxiv rau cov ntawv cim npe, barcodes lossis QR cov lej thov hauv lub hoobkas es tsis yog los ntawm tus kws tshaj lij ntawm tus ntaiv |
Ob kab ntaub ntawv muaj nyob rau tib daim ntawv xaj: ib -batch lossis ib -cov ntaub ntawv kuaj xyuas cov ntaub ntawv suav nrog qhov poob thiab rov qab poob, thiab daim ntawv pov thawj ntawm kev ua raws. Ob leeg yog tus qauv xa tuaj ntawm peb sab es tsis muaj kev zam, uas yog qhov ua rau kev lees txais kev sib tham luv luv thaum tus neeg siv khoom tus kheej OTDR cov txiaj ntsig tau tshuaj xyuas.
Yog tias koj xav pom tias cov ntaub ntawv no zoo li cas ua ntej cog lus rau tus neeg muag khoom, nug peb rau ib qhokev cai fiber optic pigtailDaim ntawv qhia tshwj xeeb ua ke nrog cov qauv IL thiab RL cov ntaub ntawv xeem los ntawm cov khoom sib piv. Nws yog txoj hauv kev nrawm dua los txiav txim rau cov chaw tsim khoom dua li cov ntaub ntawv thov, suav nrog cov hauv kab lus no.
FAQ
Dab tsi yog qhov pom zoo splice poob thaum splicing fiber pigtails?
Nyob rau hauv 0.1 dB ib splice yog lub hom phiaj ua haujlwm rau kev sib txuas lus thiab 0.3 dB yog ANSI / TIA-568.3-E txwv rau thaj chaw cabling, tab sis qhov project specification tswj qhov lawv tsis sib haum xeeb.
Vim li cas kuv OTDR qhia qhov tsis zoo ntawm lub fiber pigtail splice?
Nws yog ib qho backscatter artifact tshwm sim los ntawm hom kab kab sib txawv ntawm ob fibers, thiab bidirectional nruab nrab tshem nws.
Lub kaum sab xis dab tsi yog qhov qis - poob fiber ntau pigtail splice xav tau?
Hauv qab 0.5 degrees yog qhov uas cov txiaj ntsig tau ua tas li rov ua dua, muab qhov ntev strip, tuav txoj hauj lwm thiab lub tes tsho loj yog phim rau koj cov khoom siv.
Kuv puas xav tau ib lub vaj huam sib luag tshwj xeeb rau splice fiber ntau pigtails?
Yog lawm. Lub thawv ntim khoom xav tau lub tais ntim khoom, cov tuav tuav, slack cia thiab khoov- cov lus qhia lub vojvoog, thiab ib qho ncaj qha - txiav chassis uas tsis muaj qhov tsis tuaj yeem hloov pauv ntawm qhov chaw.
Kuv puas yuav tsum siv cov pigtails fiber ntau los yog splice - ntawm cov khoom sib txuas?
Siv cov pigtails thaum lub tais qhov chaw txaus thiab tus nqi ntawm ib qhov chaw nres nkoj lossis cov khoom sib txuas yooj yim, thiab siv splice - ntawm cov khoom sib txuas thaum lub tais txoj hauj lwm yog qhov kev txwv.
Kuv yuav ua li cas xaiv qhov ntev fiber ntau pigtail rau lub khib-mount vaj huam sib luag?
Ntsuas txoj kev tiag tiag los ntawm splice tuav mus rau adapter txoj hauj lwm raws li khoov - voj voog txoj kev, ces ntxiv ib tug kev pab cuam voj ntev txaus rau ib tug re-splice ntawm koj strip length.
